Wenn Ihr Pumpen- oder Lüftersystem mit einer festen Drehzahl läuft, sind Energieverschwendung, Komponentenverschleiß und Effizienzverluste unvermeidlich. Dies führt zu höheren Kosten und einer kürzeren Lebensdauer der Geräte. A Antrieb mit variabler Frequenz (VFD) bietet eine präzise Steuerung der Motordrehzahl und löst damit all diese Probleme mit einem einzigen intelligenten Gerät.
A Antrieb mit variabler Frequenz (VFD)Auch bekannt als Frequenzumrichter oder drehzahlvariabler Antrieb (VSD), regelt die Motordrehzahl durch Variation der Eingangsstromfrequenz und -spannung. Dies ermöglicht eine effiziente und flexible Leistung für Wechselstrommotoren.
Gehen Sie noch nicht - wenn Sie VFDs verstehen, können Sie die Effizienz, Langlebigkeit und Kosteneffizienz Ihres Systems drastisch verbessern.
Wie verändern frequenzvariable Antriebe die Motordrehzahl?
Antriebe mit variabler Frequenz (VFD) steuern die Motordrehzahl durch Anpassung der Frequenz und Spannung der dem Motor zugeführten elektrischen Leistung. Bei einem typischen Wechselstrommotor mit fester Drehzahl ist die Motordrehzahl an die Netzfrequenz gekoppelt - in der Regel 50 Hz oder 60 Hz. Diese feste Drehzahl führt bei Teillastbetrieb zu Energieverschwendung.
A VFD oder Frequenzumrichter ändert die Eingangsfrequenz des Motors durch einen Prozess namens Impulsbreitenmodulation (PWM). Es schaltet den Strom schnell ein und aus über IGBTs (Bipolare Transistoren mit isoliertem Gate)und simuliert eine Sinuswelle mit variabler Frequenz. Die höher die Ausgangsfrequenzdie schnellere Motordrehzahldie die Frequenz senkendie der Motor langsamer. Durch die präzise Steuerung dieser Variablen bieten VFDs eine Echtzeit-Drehzahlregelung, die sich an den Bedarf der Last anpasst und so die Energieeffizienz und die betriebliche Flexibilität drastisch erhöht.
Was ist das grundlegende Arbeitsprinzip von VFD?
Der VFD funktioniert in drei Hauptstufen: Gleichrichter, DC-Busund Wechselrichter.
- Gleichrichterstufe: Wandelt eingehende Wechselspannung in Gleichspannung um. Dies geschieht in der Regel mit einer Diodenbrücke, die den Strom nur in eine Richtung fließen lässt.
- DC-Bus (Zwischenkreis): Zwischenspeicherung der umgewandelten Gleichspannung mit Hilfe von Kondensatoren. Diese Stufe stabilisiert die Spannungsschwankungen und bereitet den Strom für die Umkehrung vor.
- Wechselrichterstufe: Wandelt den Gleichstrom mithilfe von Hochgeschwindigkeits-Schaltelementen (IGBTs) wieder in Wechselstrom um. Der Clou dabei ist, dass dieser Wechselstromausgang nicht mehr fest ist, sondern eine synthetische Wellenform mit unterschiedlichen Frequenz und Spannungkontrolliert von PWM (Pulsbreitenmodulation) Algorithmen.
Im Wesentlichen ist die Wechselrichter VFD ahmt ein variables Wechselstromsignal nach, so dass der Motor mit praktisch jeder Drehzahl innerhalb seiner Konstruktionsgrenzen betrieben werden kann. Diese Methode ist effizienter als eine mechanische Steuerung und verringert den Motorverschleiß erheblich.
Wie erhöht man die Motordrehzahl mit einem VFD?
Die Erhöhung der Motordrehzahl mit einem VFD ist im Prinzip einfach, erfordert aber die Kenntnis der Konstruktionsgrenzen des Motors.
- Ausgangsfrequenz erhöhen: Durch Anhebung der Ausgangsfrequenz über die Norm hinaus (z. B. von 50 Hz auf 60 Hz oder höher) kann eine VFD (Antrieb mit variabler Geschwindigkeit) kann die Motordrehzahl erhöhen. Dies ist jedoch nur ratsam, wenn der Motor für einen solchen Betrieb ausgelegt ist.
- Spannungsskalierung sicherstellen: Um das Drehmoment bei einer Frequenzerhöhung aufrechtzuerhalten, sollte auch die Spannung proportional erhöht werden. Dies geschieht bei den meisten VFDs automatisch über Volt-pro-Hertz (U/f) Kontrollmodus.
- Berücksichtigung der Motorkonstruktion: Nicht alle Motoren sind für einen Betrieb oberhalb ihrer Nenndrehzahl ausgelegt. Der Betrieb eines Standardmotors mit höheren Frequenzen kann zu Überhitzung, mechanischer Belastung und verkürzter Lebensdauer führen. Verwenden Sie Motoren mit Umrichterbetrieb für beste Ergebnisse.
- Vermeiden Sie Überdrehzahl bei ungezahnten Lasten: Bei einigen Anwendungen, wie z. B. Zentrifugalpumpen, kann eine Überdrehzahl Kavitation oder mechanische Schwingungen verursachen. Konsultieren Sie immer den Hersteller Ihres Motors, bevor Sie ihn mit einem Frequenzumrichter über der Nenndrehzahl betreiben.
Bei richtiger Anwendung kann die Geschwindigkeit mit einer variabler Frequenzumrichter ermöglicht eine größere Prozessflexibilität und kürzere Zykluszeiten ohne mechanische Änderungen.
Zusätzliche Vorteile des Einsatzes von VFDs
Neben der Drehzahlregelung bieten VFDs zahlreiche Leistungsvorteile:
- Energieeinsparung: Vor allem bei Lasten mit variablem Drehmoment wie Pumpen und Lüftern kann eine Verringerung der Drehzahl um 20% bis zu 50% Energie sparen.
- Sanfter Start/Stopp: VFDs vermeiden den hohen Einschaltstrom, der beim Direktstart auftritt, und verlängern so die Lebensdauer des Motors und der mechanischen Komponenten.
- Fernsteuerung und automatisierte Kontrolle: Fortgeschrittene Wechselrichter-VFDs unterstützen SPS-Integration, dezentrale E/A und Sensorfeedback für intelligente Steuerung.
- Schutzfunktionen: VFDs bieten integrierte Schutzfunktionen wie Überlast-, Unterspannungs-, Phasenausfall- und Temperaturalarme.
Diese Vorteile sind der Grund, warum VFDs in modernen Industriesystemen weltweit unverzichtbar geworden sind - von der Landwirtschaft und HLK bis hin zu Fertigung und Bergbau.
Wann sollte man sich für VFD und wann für Spannungssteuerung entscheiden?
Während VFDs in 3-Phasen-Systemen dominieren, wird die Spannungsregelung mit Rückkopplung gelegentlich in kostengünstigen Einphasen-Wechselstrommotoren eingesetzt. Bei dieser Methode wird die Spannung angepasst, um die Drehzahl zu beeinflussen, und es wird eine Rückkopplung (z. B. ein Tachogenerator), um die Stabilität zu erhalten.
Diese Methode hat jedoch deutliche Nachteile:
Begrenzter Geschwindigkeitsbereich
Gefahr des Abwürgens des Motors bei niedriger Spannung
Ungenaue Geschwindigkeitskontrolle ohne ausgefeilte Rückmeldung
Weniger geeignet für Anwendungen mit hohen Drehmomenten
Für die meisten industriellen, landwirtschaftlichen oder solaren Pumpanwendungen sind dahereinen Antrieb mit variabler Frequenz (VFD) oder Antrieb mit variabler Drehzahl (VSD) ist die robustere und skalierbarere Wahl.
Verstehen, wie ein Antrieb mit variabler Frequenz die Motordrehzahl steuert, können Fachleute wie Sie fundierte, strategische Entscheidungen treffen. Ob Sie den Energieverbrauch optimieren, Ihren Motor schützen oder die Prozessflexibilität erhöhen wollen, ein VFD bietet unübertroffene Leistung und Investitionsrendite.

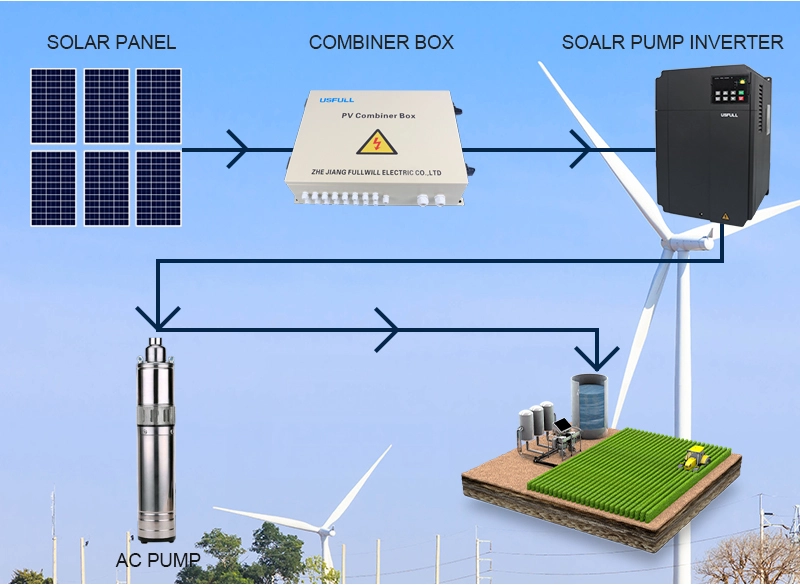

Unter USFULLbieten wir hochwertige, individuell anpassbare VFDs und Wechselrichter für Solarpumpen, die auf die spezifischen Anforderungen Ihres Systems zugeschnitten sind. Ganz gleich, ob Sie ein abgelegenes Solarwassersystem oder eine industrielle Förderanlage betreiben, unsere variabler Frequenzumrichter Lösungen werden durch fachkundigen Support und weltweite Zertifizierungen unterstützt.
