Combien de panneaux solaires un onduleur de pompe solaire peut-il gérer ?

Lorsque les pompes à eau solaires ne donnent pas les résultats escomptés, le coupable est souvent un ratio onduleur/panneau inadapté, ce qui entraîne une pénurie d'eau, un investissement gaspillé et des utilisateurs frustrés. La bonne stratégie de dimensionnement permet de remédier à ce problème.

Le nombre de panneaux solaires qu'un onduleur de pompe solaire peut prendre en charge dépend de la plage de tension d'entrée de l'onduleur, des spécifications des panneaux et des conditions du site. Un dimensionnement correct garantit une conversion efficace de l'énergie, une distribution optimale de l'eau et la longévité du système.

Vous voulez que votre pompe à eau solaire fonctionne de manière fiable tous les jours ? Commencez par dimensionner correctement l'onduleur de la pompe solaire.

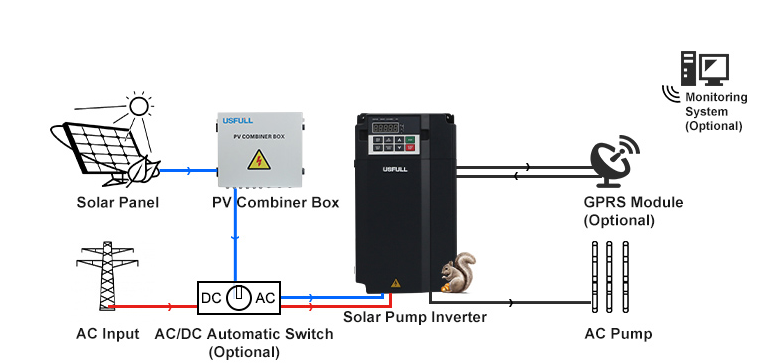

Quel est le rôle d'un onduleur de pompe solaire dans un système de pompage d'eau photovoltaïque ?

A convertisseur de pompe solaire convertit le courant continu (DC) des panneaux solaires en courant alternatif (AC) utilisé par la pompe. Il régule également la fréquence et la tension, ce qui permet à la pompe de démarrer en douceur, de fonctionner efficacement et de réagir aux variations de l'ensoleillement. La plupart des onduleurs modernes offrent MPPT (suivi du point de puissance maximale) afin d'optimiser la collecte de l'énergie solaire.

En tant que leader Inverseur de pompe solaire fabricant en ChineUSFULL conçoit des onduleurs pour des projets agricoles, industriels et ruraux d'approvisionnement en eau dans le monde entier, ce qui fait de la compatibilité avec les panneaux solaires un facteur critique dans la conception du système.

Qu'est-ce qui détermine le nombre maximum de panneaux solaires qu'un onduleur peut gérer ?

Le nombre de panneaux solaires qu'un onduleur peut gérer est dicté par trois éléments essentiels :

Plage de tension d'entrée de l'onduleur - Chaque modèle a une tension continue maximale et minimale qu'il peut accepter.

Puissance du panneau solaire (Vmp et Voc) - Les tensions de fonctionnement et de circuit ouvert déterminent le nombre de panneaux pouvant être câblés en série.

Capacité de courant (Amp) - Le courant de sortie combiné des panneaux doit rester dans les limites du courant d'entrée maximal de l'onduleur.

Exemple : Un onduleur de pompe solaire de 3 kW avec une entrée de 120-400 V CC et une limite de courant de 10 A peut accepter environ 8 à 10 panneaux (en supposant que chaque panneau a une tension de 40 Vmp et une intensité de 9 A Imp).

Peut-on connecter trop de panneaux solaires à un onduleur de pompe solaire ?

Oui, et c'est une erreur courante. Le surdimensionnement provoque :

Coupures en cas de surtension

Surchauffe de l'onduleur

Dommages aux composants

Garanties annulées

 Que se passe-t-il si vous utilisez trop peu de panneaux solaires ?

L'utilisation d'un nombre insuffisant de panneaux entraîne une sous-tension, ce qui empêche l'onduleur de démarrer ou de faire fonctionner la pompe. Cela conduit à :

Pas de distribution d'eau le matin ou par temps nuageux

Temps d'inactivité de l'onduleur

Investissement solaire gaspillé

Par exemple, si l'onduleur a besoin d'un minimum de 150 V pour démarrer mais que votre réseau ne fournit que 120 V, la pompe ne fonctionnera pas. C'est pourquoi un dimensionnement précis est essentiel. Fabricant d'onduleurs pour pompes solaires en Chine comme USFULL recommandent de consulter les spécifications du panneau et les conditions environnementales lors de la conception du système.

Comment calculer le bon nombre de panneaux pour votre onduleur de pompe solaire ?

Voici une méthode simplifiée, étape par étape :

Vérifier la plage d'entrée CC de l'onduleur (par exemple, 150-400V)

Diviser la tension maximale par panneau Vmp pour obtenir le maximum nombre de panneaux en série

Diviser la tension minimale par panneau Vmp pour obtenir le minimum nombre de panneaux

Assurer le total est inférieur au courant d'entrée maximal de l'onduleur.

Exemple :
Si un panneau a 40V Vmp et 10A Imp, et que l'onduleur supporte 150-400V DC d'entrée et 15A DC de courant :

Nombre maximal de panneaux en série = 400 ÷ 40 = 10

Nombre minimum de panneaux en série = 150 ÷ 40 ≈ 4

Courant total = Si l'on utilise 2 chaînes parallèles de 8 panneaux : 10A × 2 = 20A (trop élevé pour un onduleur de 15A - à ajuster en conséquence)

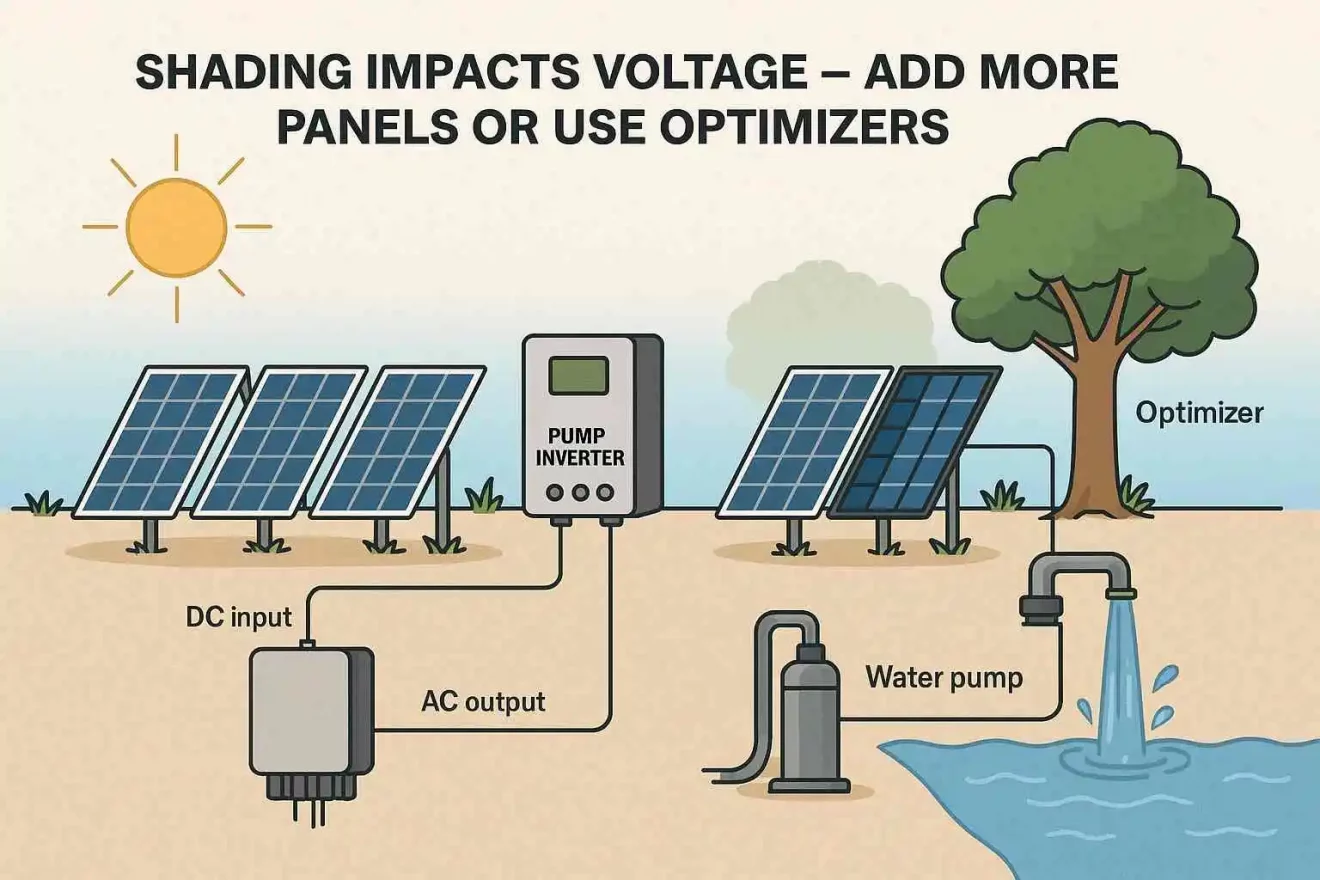

L'ombrage affecte-t-il le nombre de panneaux que vous pouvez utiliser ?

L'ombrage diminue la tension de sortie, ce qui peut faire tomber votre système en dessous du seuil de démarrage de l'onduleur. Cette situation est particulièrement critique dans les régions où :

Arbres ou bâtiments à proximité

Temps nuageux

Faibles angles d'ensoleillement (hiver)

Les solutions comprennent

Ajout de panneaux supplémentaires pour maintenir la tension en cas de faible éclairage

L'utilisation d'optimiseurs au niveau des chaînes de caractères ou onduleurs à large plage MPPT

Modification de la disposition ou de l'orientation du panneau

Les onduleurs de pompe solaire USFULL offrent suivi MPPT adaptatif pour minimiser les pertes d'ombrage, ce qui les rend adaptés à des environnements d'installation complexes.

Quel est le ratio idéal de surdimensionnement des panneaux solaires par rapport à la capacité de l'onduleur ?

La pratique courante dans l'industrie consiste à surdimensionner les réseaux photovoltaïques de 10-20% au-dessus de la puissance nominale de l'onduleur pour maximiser la production d'énergie, en particulier tôt le matin et pendant les périodes nuageuses.

Toutefois, pour les systèmes de pompes à eau solaires, le surdimensionnement doit être effectué dans les limites de tension et de courant de l'onduleur. Par exemple :

Un onduleur de pompe solaire de 3 kW peut gérer jusqu'à 3,6 kW de capacité de panneau.

Utilisation d'une combinaison de panneaux à haut rendement et d'une configuration intelligente des chaînes.

Fournisseurs d'onduleurs pour pompes solaires comme USFULL fournissent des conseils personnalisés en fonction du type de pompe, de l'irradiation solaire du site et de la demande quotidienne en eau.

Comment pouvez-vous contrôler si votre onduleur de pompe solaire est correctement dimensionné ?

Indicateurs clés d'un mauvais dimensionnement :

L'onduleur ne démarre pas en début de journée ou s'arrête en milieu de journée

Le débit de la pompe est irrégulier

L'onduleur affiche des codes d'erreur de tension ou de courant

Utiliser des outils de surveillance à distance ou des écrans embarqués pour vérifier en temps réel la tension, le courant et la production d'énergie. Ajustez le nombre de panneaux ou la configuration selon les besoins.

Certains fabricants d'inverseurs de pompe solaire en Chiney compris USFULL, offrent en option Modules de surveillance GPRS/WiFi pour des informations en temps réel et des diagnostics à distance.

Dimensionnement des panneaux solaires pour une convertisseur de pompe solaire n'est pas une supposition, c'est une décision technique. Des facteurs tels que les spécifications de l'onduleur, la tension du panneau et les conditions du site influencent tous le nombre de panneaux qu'un onduleur peut gérer.

Pour éviter les conséquences coûteuses d'un surdimensionnement ou d'un sous-dimensionnement, travaillez avec un conseiller expérimenté. fabricant d'onduleurs pour pompes solaires comme PLEIN AIRbasé en Chine. Grâce à des certifications internationales, à une R&D avancée et à une assistance technique complète, nous vous aidons à faire en sorte que vos systèmes de pompage d'eau solaire soient intelligents, stables et évolutifs.
