Comment l'EFV contrôle-t-il la vitesse du moteur ?

Lorsque votre système de pompe ou de ventilateur fonctionne à vitesse fixe, le gaspillage d'énergie, l'usure des composants et la perte d'efficacité sont inévitables. Cela entraîne une augmentation des coûts et une réduction de la durée de vie de l'équipement. A Entraînement à fréquence variable (EFV) offre un contrôle précis de la vitesse du moteur, ce qui résout tous ces problèmes en un seul appareil intelligent.

A Entraînement à fréquence variable (EFV)Le convertisseur de fréquence, également connu sous le nom de variateur de vitesse, contrôle la vitesse du moteur en faisant varier la fréquence et la tension de l'alimentation. Cela permet d'obtenir des performances efficaces et flexibles pour les moteurs à courant alternatif.

Ne partez pas tout de suite : la compréhension des variateurs de vitesse peut améliorer considérablement l'efficacité, la longévité et la rentabilité de votre système.

Comment les entraînements à fréquence variable modifient-ils la vitesse du moteur ?

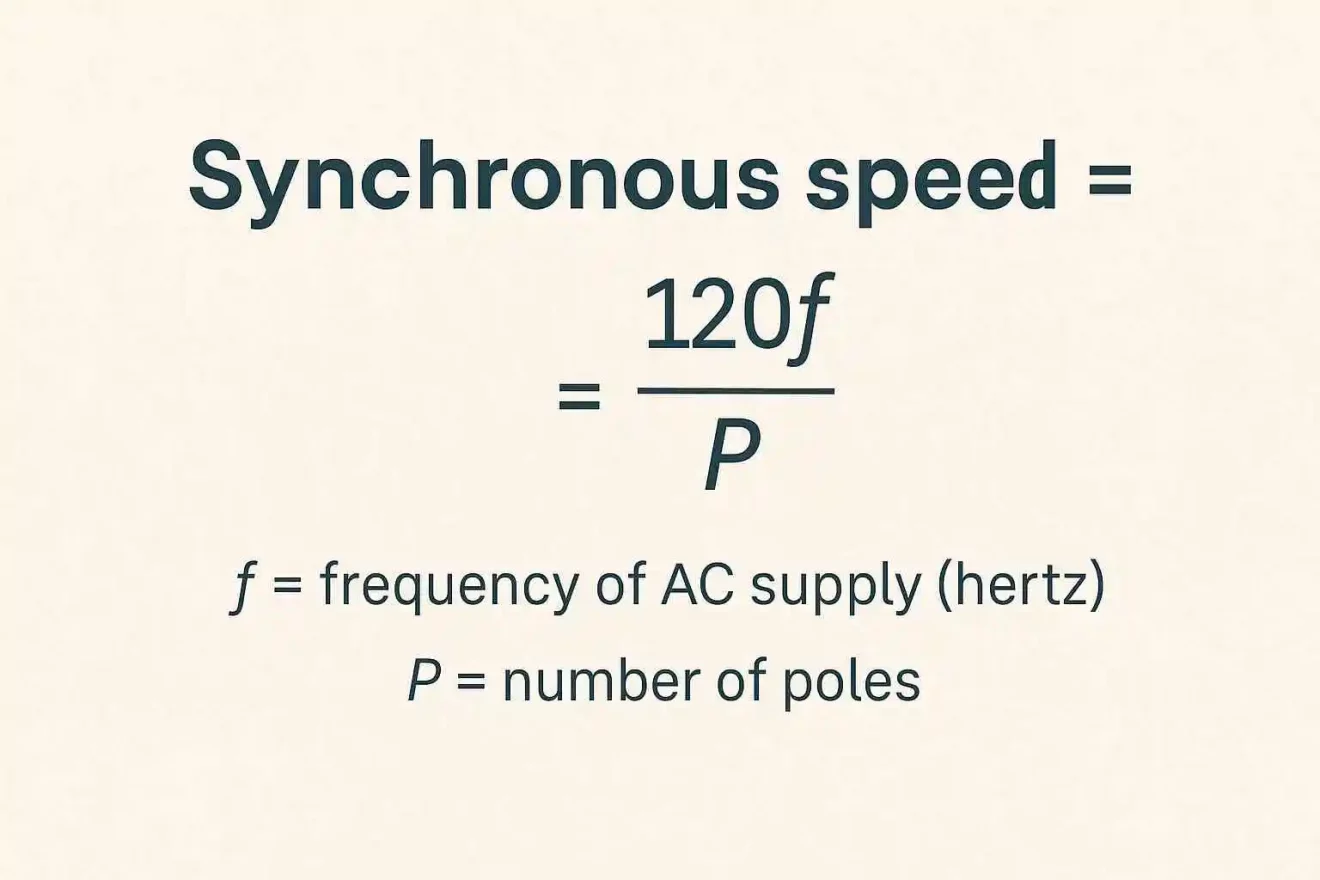

Les entraînements à fréquence variable (EFV) contrôlent la vitesse du moteur en ajustant la vitesse du moteur. fréquence et tension de la puissance électrique fournie au moteur. Dans un moteur à courant alternatif à vitesse fixe typique, la vitesse du moteur est verrouillée sur la fréquence d'alimentation - généralement 50 Hz ou 60 Hz. Cette vitesse fixe entraîne un gaspillage d'énergie lors des opérations à charge partielle.

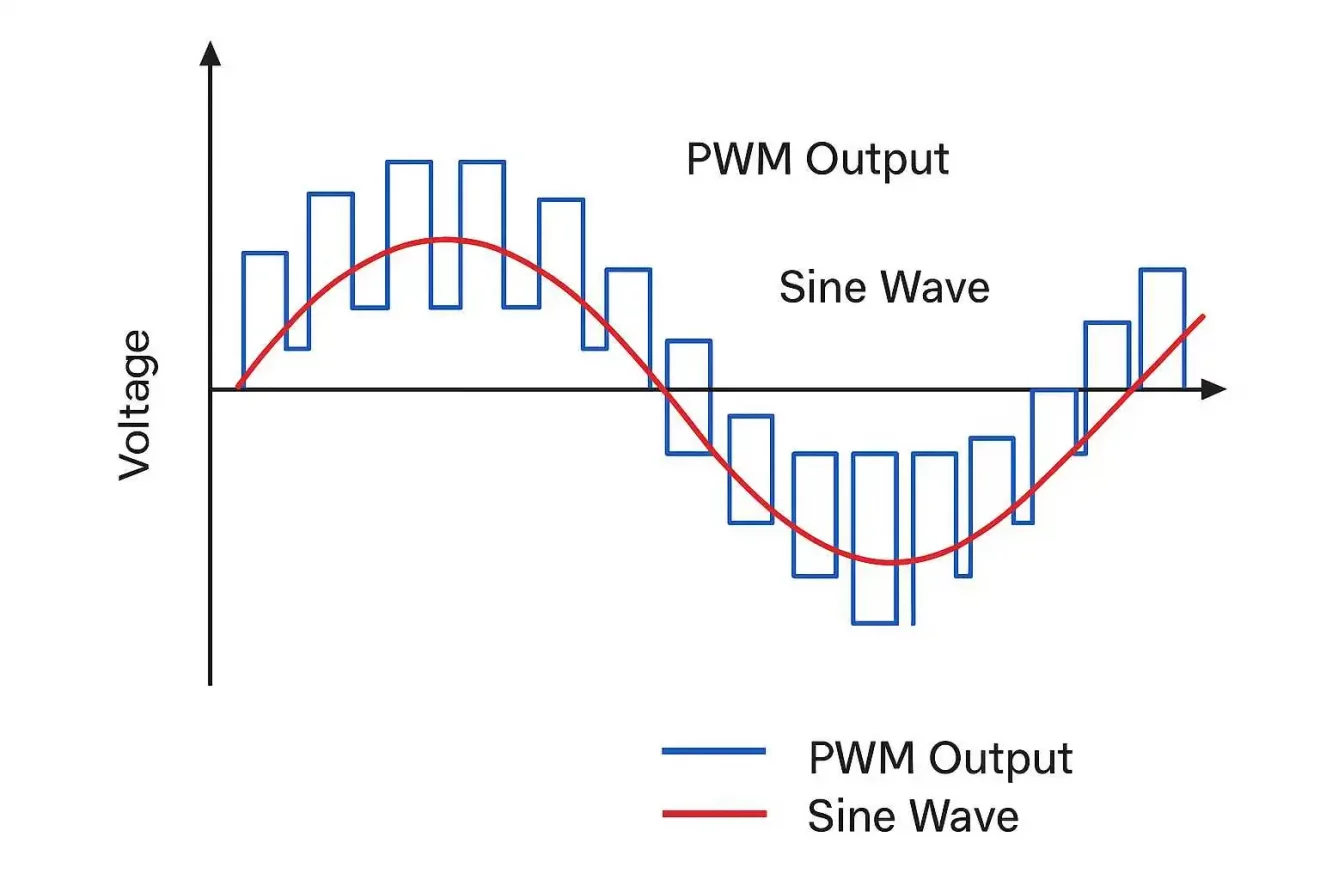

A VFD ou convertisseur de fréquence modifie la fréquence d'entrée du moteur à l'aide d'un processus appelé Modulation de largeur d'impulsion (MLI). Il permet d'allumer et d'éteindre rapidement l'appareil via IGBTs (Insulated Gate Bipolar Transistors)simulant une onde sinusoïdale à fréquence variable. Les plus la fréquence de sortie est élevée, le la vitesse du moteur est plus rapide; le abaisser la fréquence, le ralentir le moteur. En gérant précisément ces variables, les variateurs de vitesse offrent un contrôle de la vitesse en temps réel qui correspond à la demande de la charge, ce qui augmente considérablement l'efficacité énergétique et la flexibilité opérationnelle.

Quel est le principe de fonctionnement de base de l'EFV ?

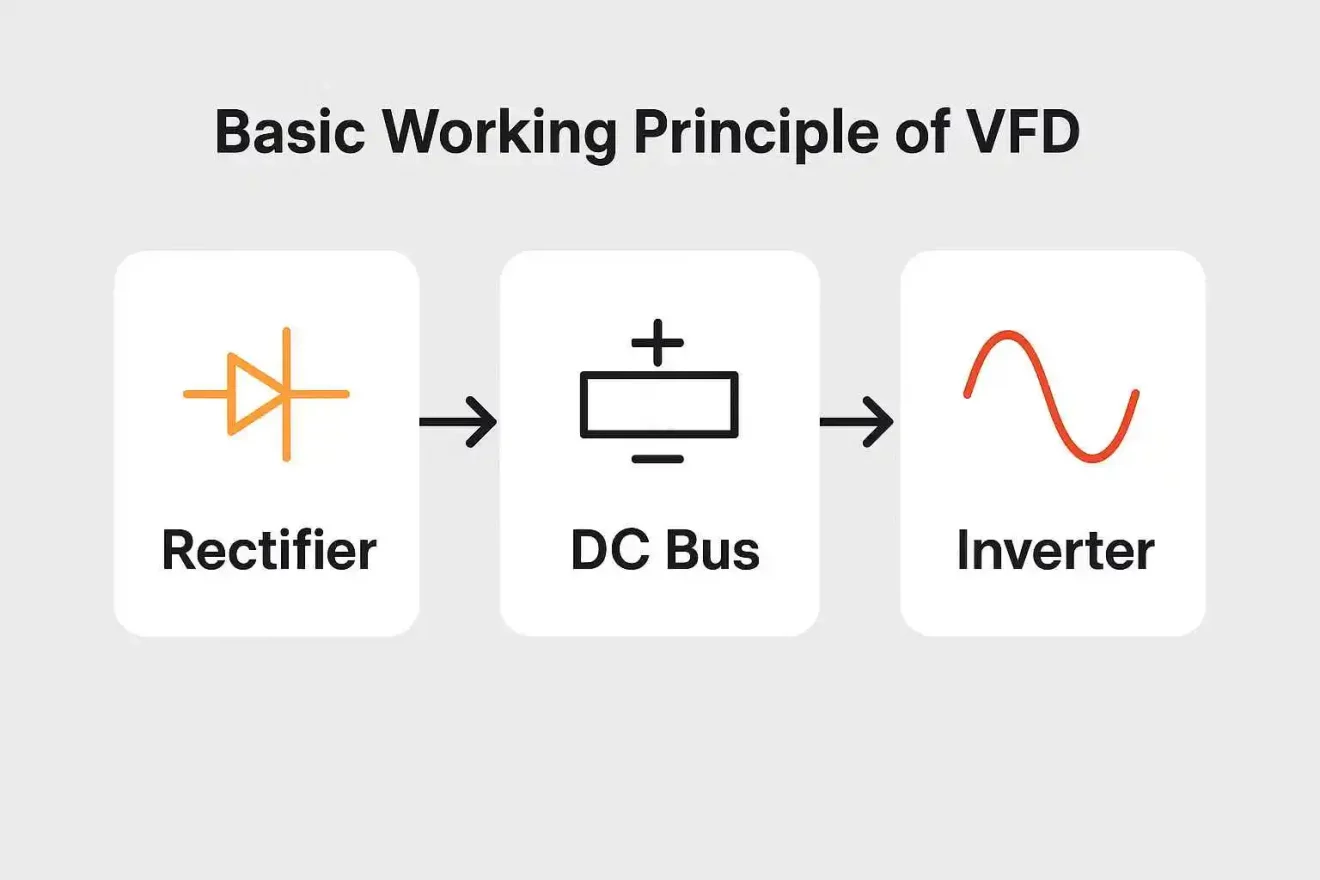

Le fonctionnement de l'EFV repose sur trois étapes principales : Redresseur, Bus DCet Onduleur.

• Etage de redressement: Convertit le courant alternatif entrant en courant continu. Cette opération s'effectue généralement à l'aide d'un pont de diodes qui permet au courant de circuler dans une seule direction.
• Bus CC (circuit intermédiaire): Stocke temporairement le courant continu converti à l'aide de condensateurs. Cet étage stabilise les fluctuations de tension et prépare la puissance pour l'inversion.
• Stade onduleur: Convertit le courant continu en courant alternatif à l'aide d'éléments de commutation à grande vitesse (IGBT). La clé ici est que cette sortie CA n'est plus fixe - il s'agit d'une forme d'onde synthétisée de différents niveaux de tension. fréquence et tension, contrôlé par PWM (modulation de largeur d'impulsion) algorithmes.

En substance, le onduleur VFD imite un signal CA variable, permettant au moteur de fonctionner à pratiquement n'importe quelle vitesse dans les limites de sa conception. Cette méthode est plus efficace que la commande mécanique et réduit considérablement l'usure du moteur.

Comment augmenter la vitesse d'un moteur avec un VFD ?

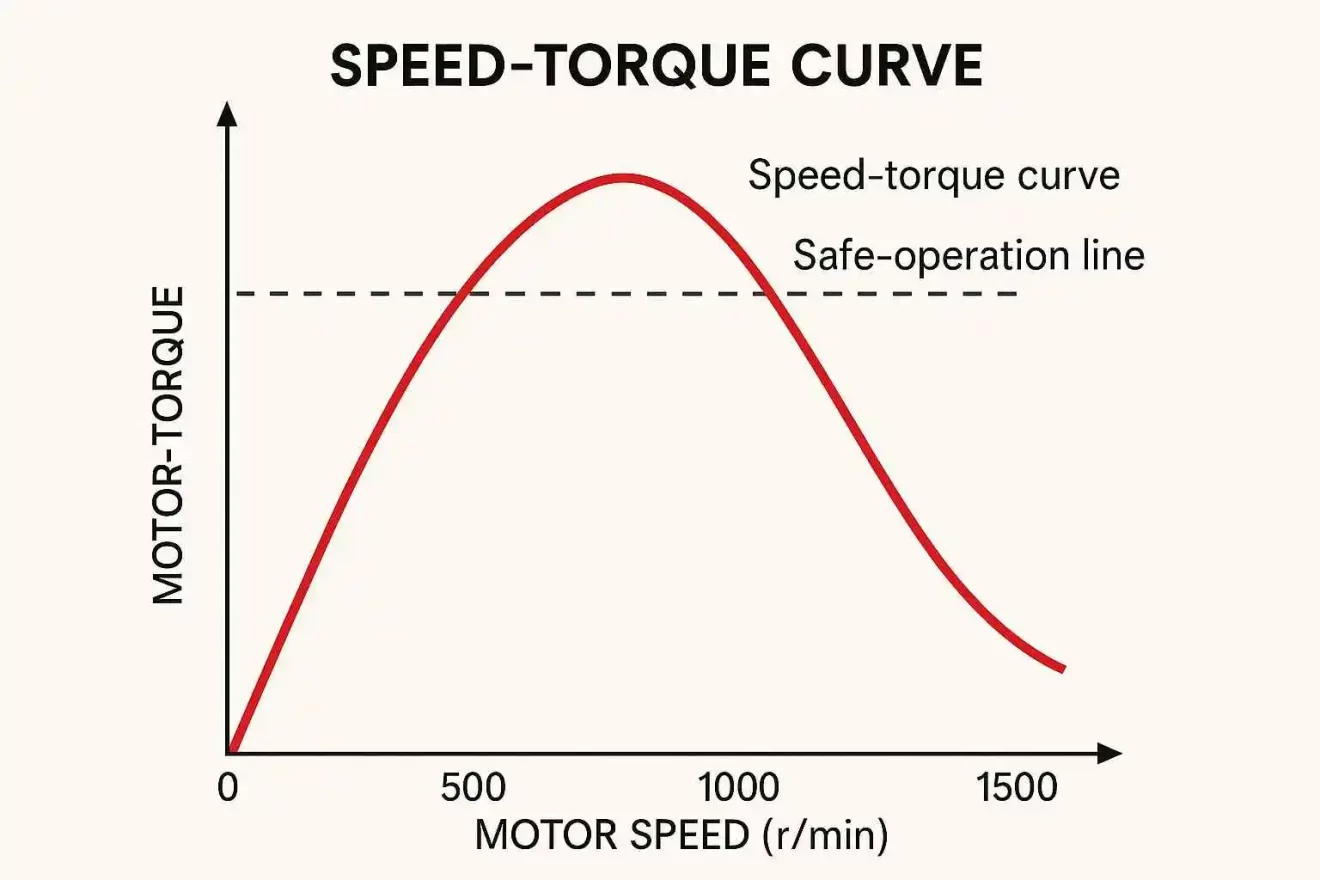

L'augmentation de la vitesse d'un moteur à l'aide d'un variateur de vitesse est simple dans son principe, mais nécessite de comprendre les limites de conception du moteur.

• Augmenter la fréquence de sortie: En augmentant la fréquence de sortie au-dessus de la norme (par exemple, de 50Hz à 60Hz ou plus), une VFD (Variable Speed Drive) peut augmenter la vitesse du moteur. Toutefois, cela n'est conseillé que si le moteur est conçu pour un tel fonctionnement.
• Assurer la mise à l'échelle de la tension: Pour maintenir le couple lorsque la fréquence augmente, la tension doit également être augmentée proportionnellement. Ceci est géré automatiquement dans la plupart des variateurs de vitesse par l'intermédiaire de volts par hertz (V/f) mode de contrôle.
• Considérations relatives à la conception du moteur: Tous les moteurs ne sont pas conçus pour fonctionner à une vitesse supérieure à leur vitesse nominale. L'utilisation d'un moteur standard à des fréquences plus élevées peut entraîner une surchauffe, des contraintes mécaniques et une réduction de la durée de vie. Utilisation moteurs à inverseur pour obtenir les meilleurs résultats.
• Éviter les surrégimes pour les charges non démultipliées: Dans certaines applications telles que les pompes centrifuges, une vitesse excessive peut provoquer une cavitation ou des vibrations mécaniques. Consultez toujours le fabricant de votre moteur avant de le faire tourner à une vitesse supérieure à la vitesse nominale avec un variateur de fréquence.

Lorsqu'elle est utilisée correctement, l'augmentation de la vitesse à l'aide d'un convertisseur à fréquence variable permet une plus grande flexibilité des processus et des temps de cycle plus courts sans modifications mécaniques.

Autres avantages de l'utilisation de l'EFV

Outre le contrôle de la vitesse, les variateurs de vitesse offrent de multiples avantages en termes de performances :

• Économies d'énergie: En particulier pour les charges à couple variable telles que les pompes et les ventilateurs, une réduction de la vitesse de 20% peut permettre d'économiser jusqu'à 50% d'énergie.
• Démarrage/arrêt en douceur: Les VFD évitent le courant d'appel élevé que l'on observe dans les démarrages directs en ligne, ce qui prolonge la durée de vie du moteur et des composants mécaniques.
• Contrôle à distance et automatisé: Avancées variateurs de vitesse à inverseur prennent en charge l'intégration d'API, les E/S à distance et le retour d'information des capteurs pour un contrôle intelligent.
• Caractéristiques de protection: Les VFD offrent des protections intégrées telles que des alarmes de surcharge, de sous-tension, de perte de phase et de température.

Ces avantages expliquent pourquoi les variateurs de fréquence sont devenus essentiels dans les systèmes industriels modernes du monde entier - de l'agriculture et du chauffage, de la ventilation et de la climatisation à la fabrication et à l'exploitation minière.

Quand choisir l'EFV ou la régulation de tension ?

Alors que les variateurs de fréquence dominent dans les systèmes triphasés, le contrôle de la tension avec retour d'information est parfois utilisé dans les moteurs à courant alternatif monophasés bon marché. Cette méthode permet d'ajuster la tension pour influencer la vitesse et d'utiliser le retour d'information (par exemple, un tachogénérateur) pour maintenir la stabilité.

Toutefois, cette méthode présente des inconvénients évidents :

Plage de vitesse limitée

Risque de blocage du moteur en cas de faible tension

Contrôle imprécis de la vitesse sans retour d'information sophistiqué

Moins adapté aux applications à couple élevé

Par conséquent, pour la plupart des applications industrielles, agricoles ou de pompage solaire...un entraînement à fréquence variable (EFV) ou variateur de vitesse (VSD) est le choix le plus robuste et le plus évolutif.

Comprendre comment un Entraînement à fréquence variable contrôle la vitesse des moteurs permet à des professionnels comme vous de prendre des décisions stratégiques en connaissance de cause. Qu'il s'agisse d'optimiser la consommation d'énergie, de protéger le moteur ou d'accroître la flexibilité du processus, un VFD offre des performances et un retour sur investissement inégalés.
