Как выбрать комбинированный блок PV?

Выбор неправильного Распределительная коробка может привести к неэффективному распределению электроэнергии, частым сбоям в работе системы и даже к пожароопасным ситуациям. Это может привести к высоким эксплуатационным расходам, потерям энергии и угрозе безопасности. Чтобы избежать этих проблем, необходимо выбрать высококачественный солнечный блок подходящий для вашей солнечной системы, необходим для обеспечения безопасности, эффективности и долгосрочной работы.

Что такое комбинированная коробка PV?

A Распределительная коробка является важнейшим компонентом солнечной энергосистемы, объединяющей несколько Струнная коробка PV соединения в один выход, что делает передачу энергии к инвертору более эффективной. Он содержит такие важные устройства электрозащиты, как:

Предохранители - Предотвращает повреждение от перегрузки по току.

Автоматические выключатели - Защита от короткого замыкания и возможность ручного отключения.

Устройства защиты от импульсных перенапряжений (SPD) - Защищает систему от скачков напряжения, вызванных ударами молнии.

Шины - Помогает распределять энергию между различными электрическими соединениями.

Устройства мониторинга - Позволяет отслеживать напряжение и ток в режиме реального времени.

Сокращение количества проводов, идущих к инвертору, позволяет комбинированная коробка PV упрощает проектирование системы, повышает безопасность и надежность системы.

Зачем нужны комбинированные блоки?

A Распределительная коробка для солнечных батарей играет важную роль в оптимизации работы солнечных энергосистем. Вот почему это необходимо:

• Упрощает проводку - Без Распределительная коробкаВ этом случае потребуется индивидуальная проводка от каждой солнечной панели к инвертору, что делает систему более сложной и дорогостоящей.
• Улучшает защиту системы - Перегрузки по току, короткие замыкания и скачки напряжения могут повредить солнечные системы, но Распределительная коробка для фотоэлектрических проводов включает в себя защитные компоненты для предотвращения этих проблем.
• Снижает затраты на установку - Меньшее количество кабелей и централизованное подключение означают меньшие материальные и трудовые затраты.
• Улучшение обслуживания и устранения неисправностей - Если строка панели не работает, то солнечный блок Изолирует проблему, облегчая ее обслуживание.
• Повышает эффективность - Оптимизирует подачу энергии к инвертору, снижая потери энергии.

Независимо от того, проектируете ли вы небольшую жилую систему или крупную коммерческую солнечную ферму, инвестирование в высококачественные Блок объединителя постоянного тока для солнечных батарей имеет решающее значение.

Типы объединительных коробок PV

Выбор правильного соединительная коробка зависит от размера и конструкции вашей солнечной системы. Два основных типа:

1. Комбинированный блок постоянного тока для солнечных батарей

Используется для соединения нескольких Фотоэлектрические струны перед передачей энергии на центральный инвертор.

В комплект входят предохранители постоянного тока, автоматические выключатели и сетевые фильтры.

Идеально подходит как для малых, так и для крупных фотоэлектрических систем.

2. Распределительная коробка переменного тока

Используется после инвертора для объединения выходов переменного тока перед подачей энергии в сеть.

Содержит автоматические выключатели переменного тока и устройства защиты от перенапряжения.

В основном используется в коммерческих и промышленных солнечных установках.

Если вы имеете дело с Фотоэлектрические струны, a Распределительная коробка постоянного тока для солнечных батарей является правильным выбором. Однако для управления выходами переменного тока от нескольких инверторов можно использовать Распределительная коробка переменного тока необходимо.

Ключевые факторы, которые следует учитывать при выборе комбинированного блока для солнечных батарей

Чтобы гарантировать, что ваш Распределительная коробка для фотоэлектрических проводов соответствует требованиям вашей солнечной установки, учитывайте эти факторы:

1. Совместимость системы

Ваш Распределительная коробка должны быть совместимы с вашим инвертором, конфигурацией панели и общим напряжением системы. Проверьте такие характеристики, как: максимальное входное напряжение, максимальная сила тока, количество входных цепей.

• Как выбрать напряжение для объединительного блока фотоэлектрической станции?
  Напряжение определяется количеством последовательно соединенных солнечных панелей:
  Напряжение = количество последовательно соединенных панелей × Voc (напряжение разомкнутой цепи) одной панели
• Как выбрать номинальный ток для автоматического выключателя постоянного тока?
  Ток зависит от количества параллельно соединенных солнечных панелей и тока короткого замыкания каждой панели:
  Ток = Количество параллельных струн × Isc (ток короткого замыкания) одной панели
  Затем умножьте полученный результат на коэффициент безопасности От 2 до 1,5 раз
• Как выбрать ток плавкой вставки для предохранителя постоянного тока?
  Ток плавкой вставки = Isc (ток короткого замыкания) солнечной панели × 1,5

2. Особенности безопасности

Надежный производители комбинированных коробок включают в себя такие важные механизмы безопасности, как:

Предохранители и автоматические выключатели - Предотвращение повреждения от перегрузки по току.

Устройства защиты от перенапряжения - Защита от скачков напряжения.

Устройства быстрого отключения - Обеспечивает быстрое отключение питания в аварийных ситуациях.

3. Долговечность и устойчивость к погодным условиям

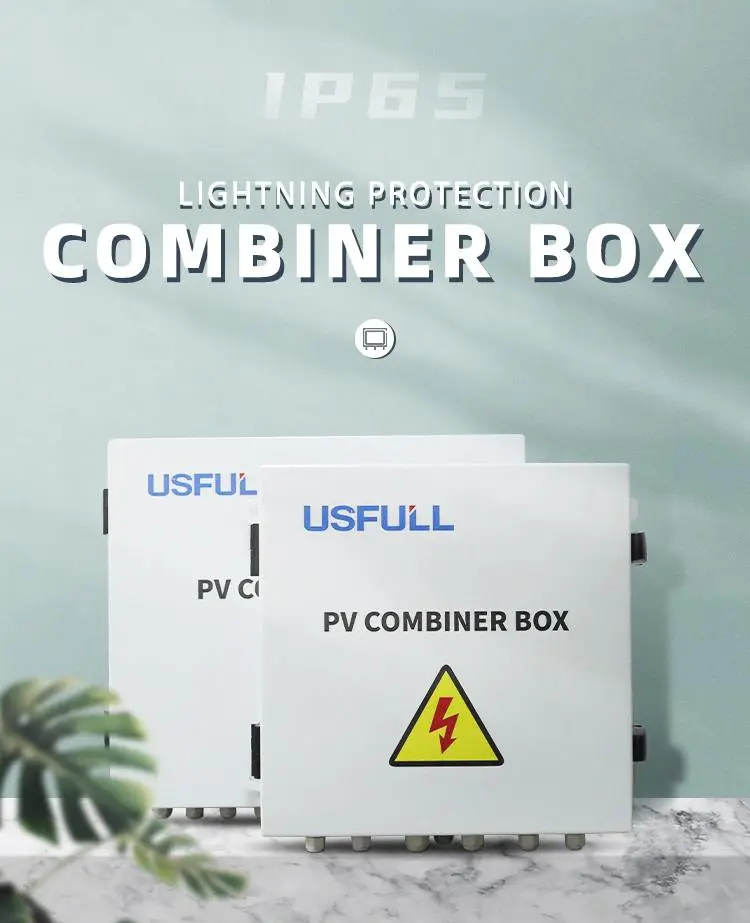

Сайт соединительная коробка должен иметь атмосферостойкий корпус (IP65 или выше) выдерживает суровые внешние условия, включая дождь, пыль и экстремальные температуры.

4. Мониторинг и интеллектуальные функции

Некоторые продвинутые Распределительная коробка для фотоэлектрических проводов Опции включают в себя возможности удаленного мониторинга, позволяющие отслеживать работу системы в режиме реального времени.

5. Расширяемость

Если в будущем вы планируете расширить свою солнечную систему, выберите солнечный блок с дополнительными возможностями ввода.

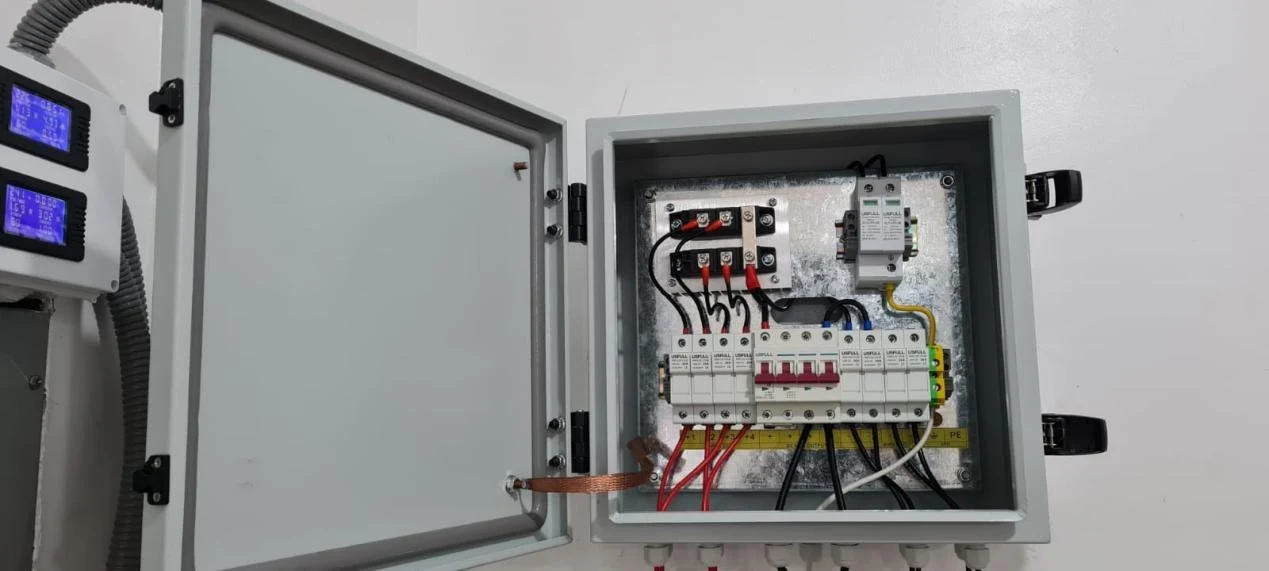

Как установить объединительную коробку для фотоэлектрических панелей?

Правильная установка Распределительная коробка имеет решающее значение для безопасности и эффективности. Выполните следующие действия:

Шаг 1: Выберите место установки

Выберите хорошо проветриваемое, затененное и легкодоступное место.

Избегайте прямого воздействия экстремальных погодных условий.

Шаг 2: Установите комбинированный блок

Закрепите Распределительная коробка с помощью кронштейнов или монтажных пластин.

Обеспечьте устойчивую установку во избежание вибрационных повреждений.

Шаг 3: Подключите панели солнечных батарей

Подключите провода солнечной панели к указанным входным клеммам.

Используйте правильную полярность, чтобы избежать обратного подключения.

Шаг 4: Установите устройства защиты

Установите необходимые предохранители и автоматические выключатели.

Подключите устройства защиты от перенапряжения для защиты от скачков напряжения.

Шаг 5: Подключите выход к преобразователю частоты

Ссылка комбинированная коробка PV выход на входные клеммы преобразователя.

Обеспечьте надлежащее заземление для безопасности системы.

Шаг 6: Проверка системы

Включите питание и следите за показаниями напряжения/тока.

Перед герметизацией коробки проверьте, нет ли ошибок в проводке.

Правильная установка гарантирует, что ваш Распределительная коробка для солнечных батарей функционирует безопасно и эффективно.

Общие ошибки, которых следует избегать

При установке или выборе соединительная коробкаНе забывайте об этих распространенных ошибках:

1. Выбор неправильного размера

Низкорослый Распределительная коробка может привести к перегреву и снижению эффективности, а чрезмерно большой - к неоправданному увеличению расходов.

2. Игнорирование стандартов безопасности

Убедитесь, что ваш Блок объединителя постоянного тока для солнечных батарей Соответствует сертификатам IEC, CE или UL для обеспечения максимальной безопасности.

3. Неправильная проводка

Некачественные соединения могут привести к потерям энергии и сбоям в работе системы. Соблюдайте правильную схему подключения и используйте высококачественные разъемы.

4. Пропуск технического обслуживания

Пренебрежение регулярными проверками может привести к незамеченным неисправностям. Периодически проверяйте, нет ли ослабленных соединений и изношенных компонентов.

Избегая этих ошибок, вы гарантируете, что ваш Блок PV работает надежно и эффективно.

Выбор правильного Распределительная коробка необходим для оптимизации солнечной энергосистемы. Он обеспечивает безопасное распределение энергии, снижает сложность проводки и повышает общую эффективность системы. Выбирайте с умом, чтобы добиться максимальной производительности и долговечности.
